Установка и настройка ЕСМ для кассы АТОЛ (Windows)

Для продажи маркированных товаров на кассе АТОЛ под Windows нужен Единый сервисный модуль (ЕСМ) — ПО АО ЕСП, которое связывает кассу с ГИС МТ и лицензией ТС ПиОТ. Сначала оформите пакет в ЛК ЕСП с кодом партнёра (блок выше), затем — установка по руководству ЕСП (редакция v1.7, февраль 2026): драйвер АТОЛ, ЕСМ, контроллер ЛМ ЧЗ и регистрация кассы. Ответы на типовые вопросы по ЛК — в FAQ по ЕСМ и личному кабинету ЕСП.

Установку и настройку на объекте выполняет TechSpot — сервисный партнёр ТС ПиОТ. Для кассового ПО с маркировкой смотрите BitKassa и devlog по ЕСМ.

Касса АТОЛ: перед установкой ЕСМ и настройкой 1С проверьте актуальность прошивки в АТОЛ Connect (отчёт «О состоянии расчётов» или ЛК вендора). Если версия устарела — для легального обновления нужен ИТС АТОЛ Connect (оформляется только через АСЦ). У нас на marketbit.ru: ИТС на 1 год — если прошиваете сами · ИТС + установка прошивки — удалённо поможет TechSpot. Как проверить и оформить.

Что понадобится

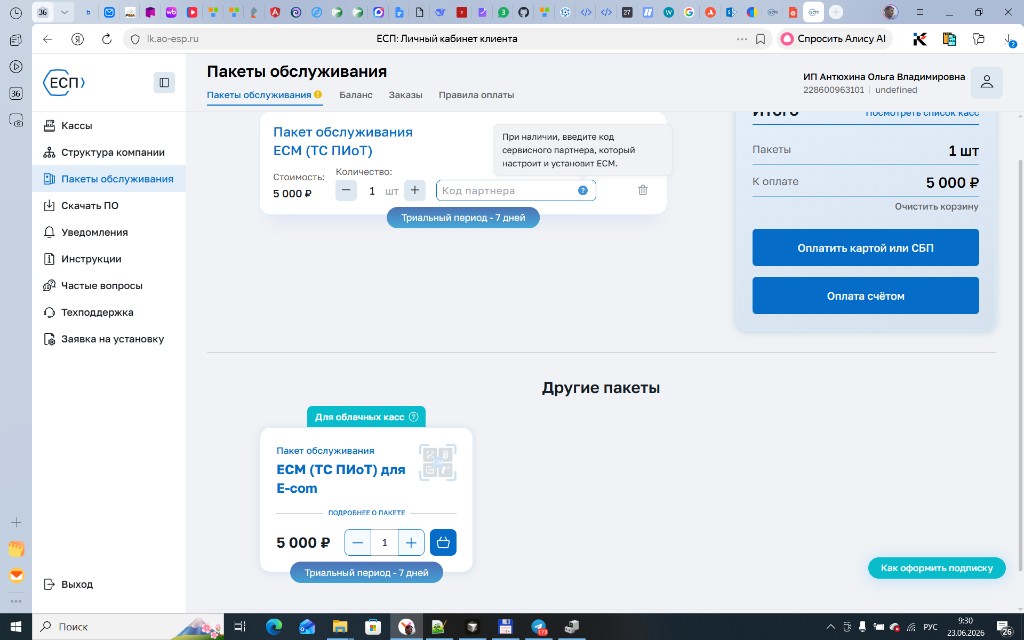

• Оплаченный пакет ЕСМ (ТС ПиОТ) в ЛК ЕСП — с кодом партнёра 29683.
• Windows 10/11 (обязательно для штатной установки). На Windows 7 — см. отдельную статью про ошибку UEMA и временные меры. ККТ АТОЛ с актуальной прошивкой и действующим ИТС АТОЛ Connect, зарегистрированная на ФФД 1.2 с включённым параметром «Торговля маркированными товарами».
• Драйвер ККТ АТОЛ (ДТО) версии не ниже 10.10.8.23.
• Архив esmpack_windows_<версия>.zip — в таблице загрузок ниже (зеркало bit22.ru) или в разделе «Скачать ПО» ЛК ЕСП после оплаты пакета.
• Для офлайн-проверки кодов — ЛМ ЧЗ с сайта «Честный ЗНАК» и компонент «Контроллер ЛМ ЧЗ» (для ЛМ ЧЗ 2.0 нужны ЕСМ и lm-controller v1.6+).

Порты и адреса

На межсетевом экране между кассой и ПК с ЛМ ЧЗ обычно открывают порт контроллера: 50063 или 5063. Порты 50401, 51401, 51077 и 4042 — внутренние для ТС ПиОТ и драйвера ККТ, наружу их открывать не нужно.

Для связи с ГИС МТ (ФН) по умолчанию используйте:

• https://ts-reg.crpt.ru:19100
• CDN https://cdn01.crpt.ru:19101 … cdn11.crpt.ru:19101
• https://stats.ao-esp.ru, https://api.ao-esp.ru

Тестовые адреса МГМ — в полном PDF-руководстве ЕСП v1.7.

1. Скачивание ЕСМ

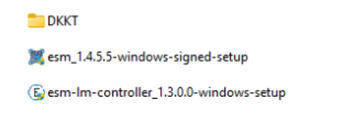

1. В ЛК ЕСП откройте раздел «Скачать ПО» или скачайте зеркало комплекта в таблице выше (после оплаты пакета с кодом 29683).
2. Тип кассы — «Фискальный регистратор», вендор — «Атол», ОС — «Windows», ваше кассовое ПО.
3. Скачайте архив и распакуйте на ПК, где будет работать ЕСМ.

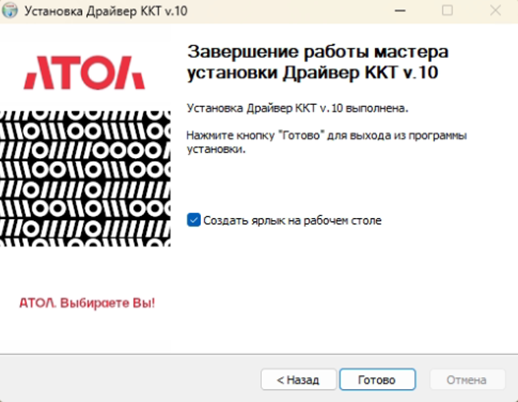

2. Установка драйвера АТОЛ (ДТО)

Минимальная версия — 10.10.8.23 (в зеркале esmpack 1.6.3.0 — ДТО 10.10.8.24). Инсталлятор из папки DKKT архива ЕСП: KKT10-10.10.8.24-windows64-setup-signed.exe или …windows32…. Альтернатива — ДТО 10 на atol.ru.

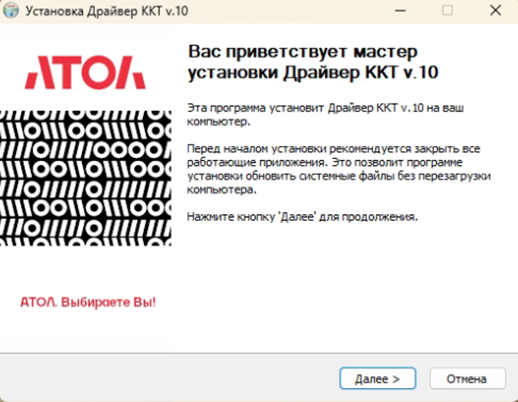

1. В распакованном архиве откройте папку DKKT и выберите инсталлятор нужной битности — KKT10-10.10.8.24-windows64-setup-signed.exe или …windows32… (зависит от ОС и разрядности кассового ПО).
2. Примите лицензию, на шаге компонентов обязательно оставьте «Интеграционные компоненты для ЕСМ».
3. Установите драйвер в папку по умолчанию.

Важно: перед обновлением ЛМ ЧЗ до 2.0 обновите ЕСМ и lm-controller до v1.6 — иначе ТС ПИоТ может не увидеть ЛМ 2.0.

3. Установка ЕСМ

1. Запустите esm_1.6.3.0-windows-signed-setup.exe (или актуальный esm_<версия>-windows-signed-setup.exe из вашего архива), разрешите права приложения.

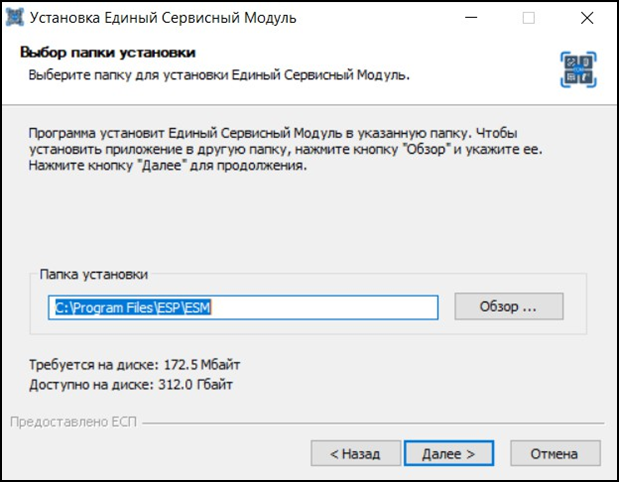

2. Пройдите мастер: лицензия → папка установки → выбор компонентов.
3. Для офлайн-проверки КМ отметьте «Контроллер ЛМ ЧЗ» (сам ЛМ ЧЗ ставится отдельно с сайта Честного ЗНАКа).

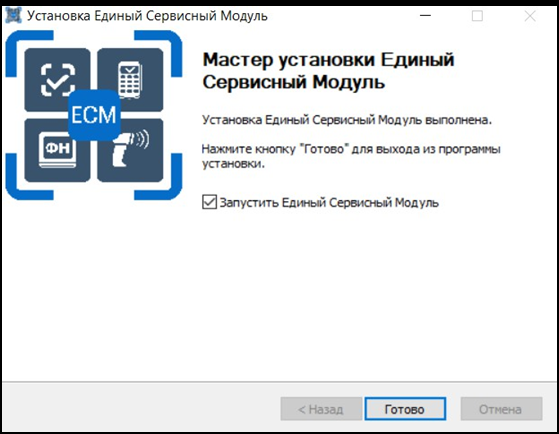

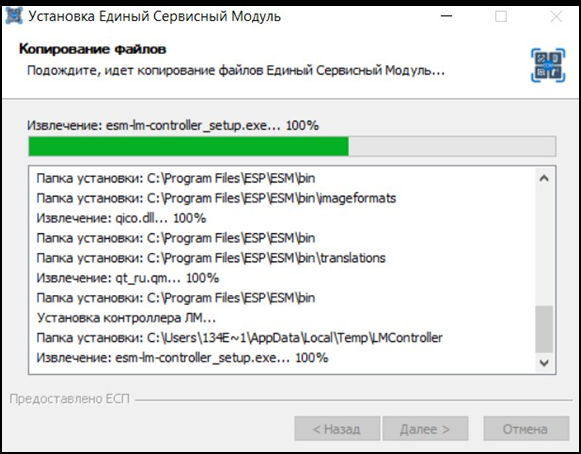

4. Дождитесь окончания копирования модулей, при желании включите «Запустить Единый Сервисный Модуль».

4. Контроллер ЛМ ЧЗ (отдельно)

Если ЕСМ уже стоит, а контроллера нет — запустите esm-lm-controller_<версия>-windows-setup.exe из того же архива. Контроллер должен быть на том же компьютере или сервере, где установлен ЛМ ЧЗ.

5. Связка драйвера ККТ и ЕСМ

Для регистрации ТС ПИоТ смена на кассе должна быть открыта.

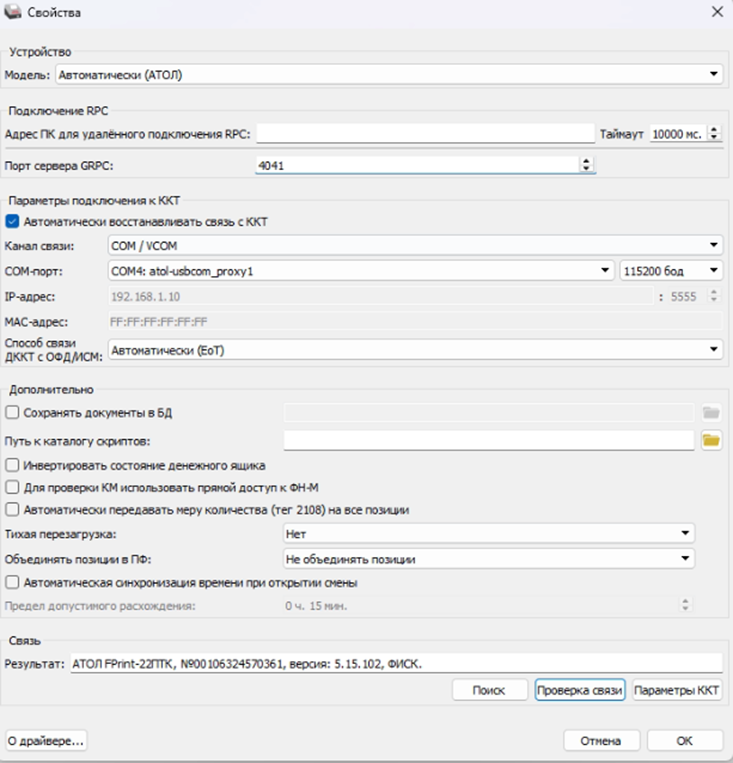

1. Откройте «Тест драйвера ККТ» → вкладка «Свойства».
2. Установите порт сервера GRPC: 4041, выполните «Проверку связи».
3. Закройте окно свойств, включите флаг «Включено» в правом верхнем углу теста драйвера.
4. На вкладке «Чек» нажмите «Открыть смену». Тест драйвера не закрывайте и «Включено» не снимайте.

Заканчивается срок фискального накопителя? Замену можно заказать у TechSpot удалённо по всей России: подберём совместимый ФН под вашу модель АТОЛ, отправим СДЭКом и по видеосвязи проведём через замену, фискализацию и перерегистрацию в ФНС. После смены ФН при активном ЕСМ перерегистрация в ГИС МТ обычно проходит автоматически — сроки и порядок. Заявка на замену ФН.

6. Регистрация в ЕСМ

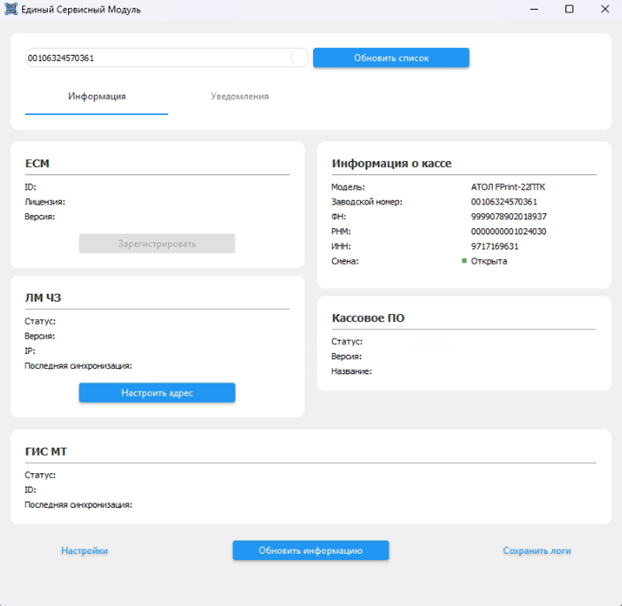

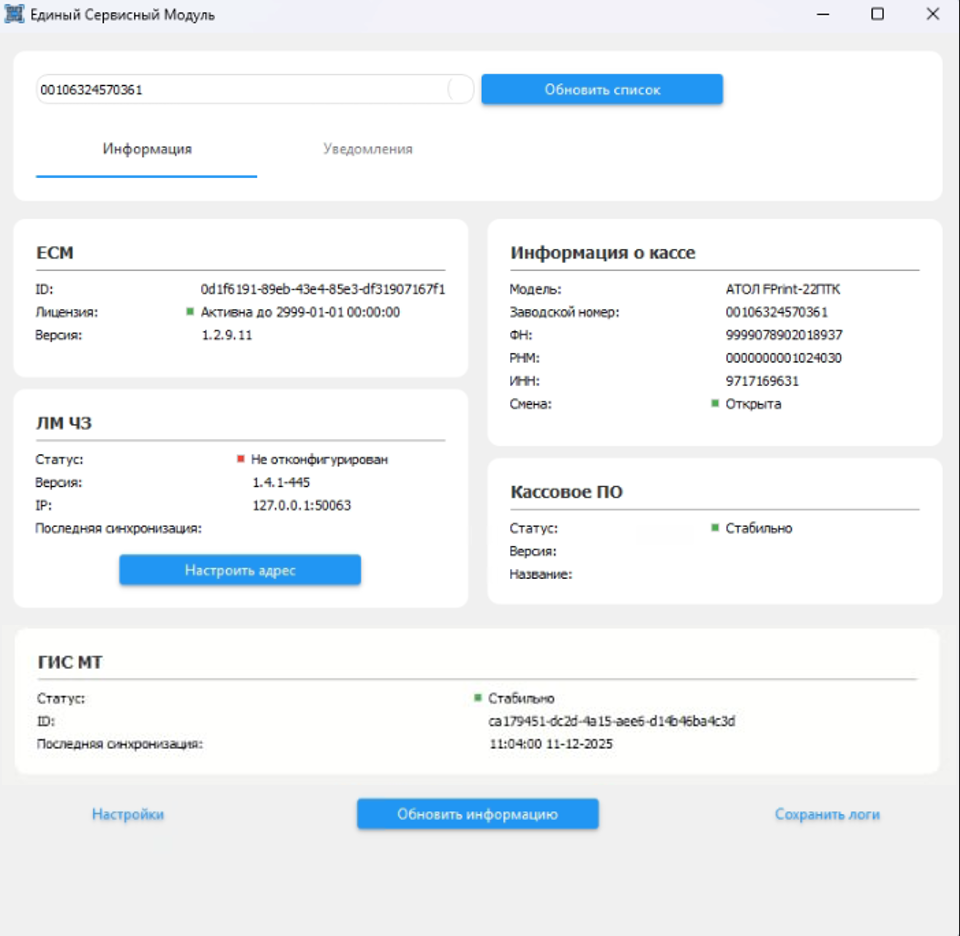

1. В окне «Единый сервисный модуль» нажмите «Обновить список».
2. В блоке «Информация о кассе» появятся модель, заводской номер, ФН, РНМ, ИНН, статус смены.
3. В блоке «ЕСМ» нажмите «Зарегистрировать» — запросится лицензия с серверов ЕСП, в блоке «ГИС МТ» заполнится поле id.

После успешной регистрации:

• ЕСМ → Лицензия: «Активна до [дата]»
• ЛМ ЧЗ → Статус: «Готов к работе»
• ГИС МТ → Статус: «Стабильно»

Нужна помощь на объекте? Заявка на настройку — TechSpot, код партнёра ЕСП 29683. Подробнее

7. Адреса ЛМ ЧЗ и ГИС МТ

• ЛМ ЧЗ на этом же ПК — адрес 127.0.0.1 (кнопка «Настроить адрес» в блоке «ЛМ ЧЗ»).
• ЛМ ЧЗ на другом сервере — укажите IP этого сервера.
• Адрес ГИС МТ и прочие параметры — кнопка «Настройки» внизу окна ЕСМ; по умолчанию https://ts-reg.crpt.ru:19100.

Статусы обновляются не мгновенно — используйте «Обновить информацию».

Уведомления и логи

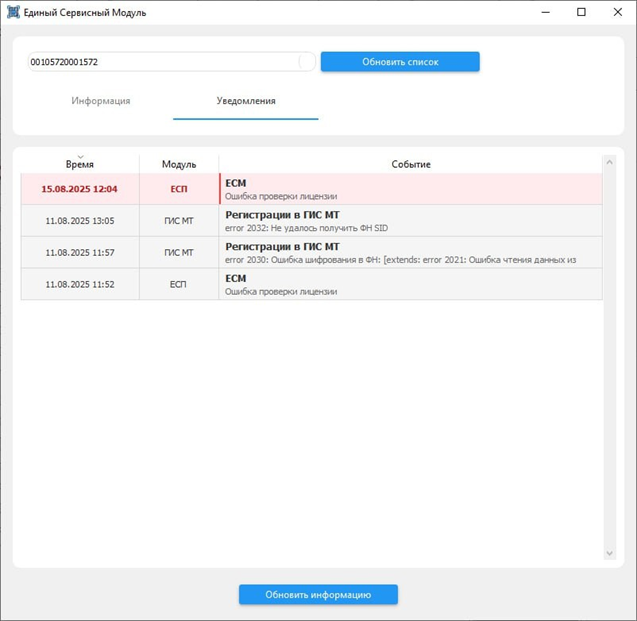

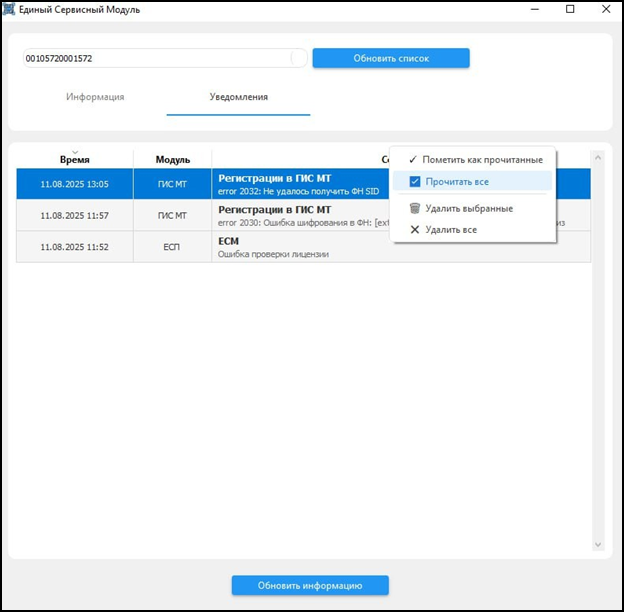

Ошибки отображаются на вкладке «Уведомления» (непрочитанные — красным). Для диагностики на вкладке «Информация» нажмите «Сохранить логи» и укажите каталог на диске.

ЕСМ не видит кассу АТОЛ

1. На кассе открыта смена — без неё касса не попадёт в список ЕСМ.
2. В «Тесте драйвера ККТ»: порт GRPC 4041, «Проверка связи» успешна, флаг «Включено» — окно теста не закрывайте.
3. ДТО ≥ 10.10.8.23, при установке отмечены «Интеграционные компоненты для ЕСМ».
4. В окне ЕСМ — «Обновить список». Служба uem-agent в services.msc — «Работает».

На Windows 7 служба UEMA часто не стартует — отдельная статья.

«Завершите настройку ЕСМ» в ЛК или на кассе

Нет онлайн-проверки кодов маркировки. Проверьте цепочку:

• Лицензия ЕСМ «Активна», пакет ТС ПиОТ оплачен в ЛК ЕСП (код партнёра 29683).
• Регистрация кассы в ЕСМ завершена, в блоке «ГИС МТ» заполнен id.
• ЛМ ЧЗ — «Готов к работе»; адрес 127.0.0.1 или IP сервера с ЛМ.
• Адрес ГИС МТ по умолчанию: https://ts-reg.crpt.ru:19100 (раздел ниже).

Порт сервера GRPC 4041

Задаётся в «Тесте драйвера ККТ» → «Свойства» и в карточке ККТ в 1С при настройке ТС ПиОТ. Если поля GRPC нет в 1С — обновите компоненту драйвера, см. настройку 1С.

Что дальше

После настройки ЕСМ подключайте кассовое ПО или 1С, проверьте пробитие чека с маркированной позицией. Для 1С:Розница, УТ, БП и ERP — патч EF_00_00835923 и подключение к ТС ПиОТ в статье Настройка 1С для работы с ТС ПИоТ через ЕСМ. Обзор роли модуля и типовые ошибки — Модуль ТС ПИоТ на кассе АТОЛ, FAQ по ЛК — ответы ЕСП. Если кассовый ПК на Windows 7 — см. ошибку UEMA и временные меры до смены ОС.
